氣液混輸設備 | |
進氣壓力 | 1.0~4.5MPa |
排氣壓力 | 4.5~8.0MPa |
設計壓力 | 9.0MPa |
進口流量 | 0.9m3/min |
新一代氣液增壓混輸泵保證和實現了“氣液不分離、直接增壓”新油氣混輸工藝,是國內乃至國際上第一次真正意義實現了氣液混輸。
根據各個單井工況特點,而專門研制的新一代氣液增壓混輸泵,采用了液力驅動工作缸活塞作往復運動,以實現氣液增壓的原理,完全能實現氣液任意比例的混輸工藝要求,具有進氣壓力范圍廣、低故障率、低能耗、低泄漏、低噪音的特點,引領氣液增壓混輸?shù)陌l(fā)展方向。
氣液增壓混輸工藝是將低壓?jiǎn)尉a(chǎn)的油氣介質不經氣液分離而直接增壓集輸,工藝簡化,減少了油田投資,節能環保高效,具備更佳的經濟效益和社會效益。

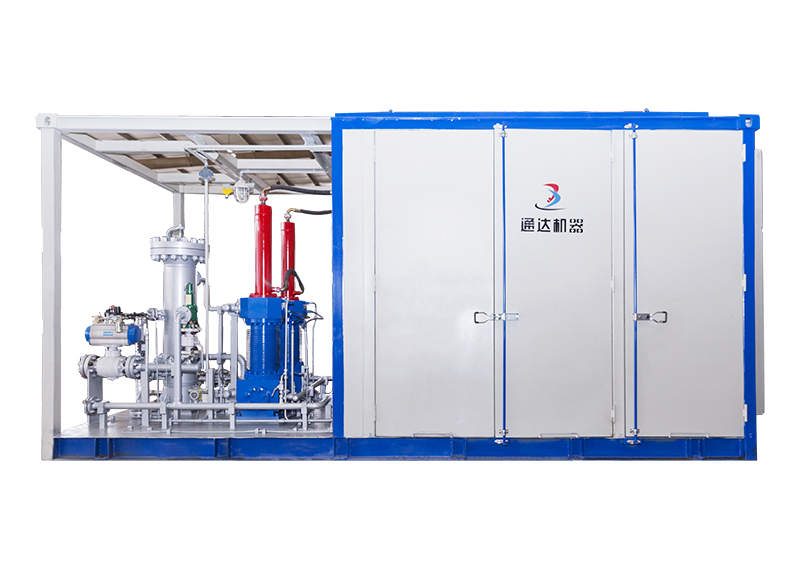

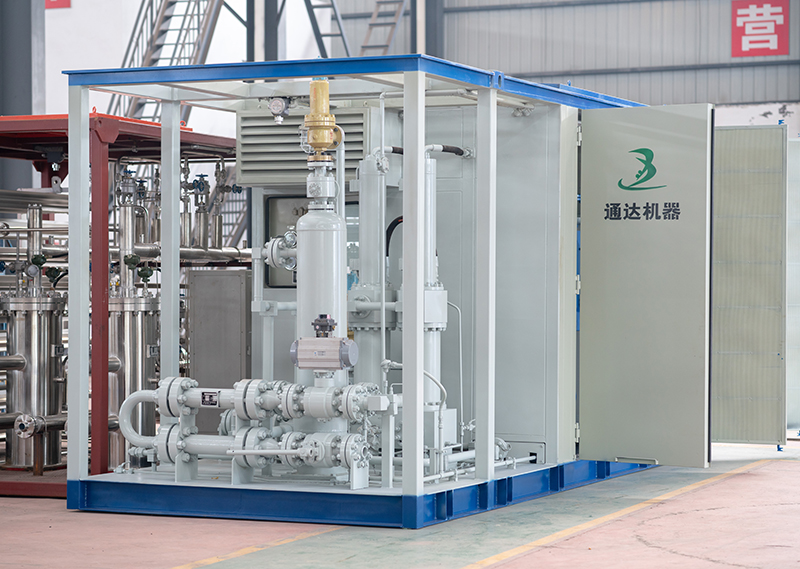

氣液混輸泵為整體橇裝帶集裝箱橇房結構,主要由液壓活塞式增壓機主機和過濾器、液壓站(動力系統、液壓系統)、閥門、儀表、管路、PLC控制柜(含軟啟動器、非防爆區安裝)、橇房、橇內線纜附件等部件組成。
項 目 | 參 數 | ||
機組型號 | HSB-0.9/10-90 型 | HSB-0.9/30-120 型 | HSB-0.9/45-160 型 |
壓縮級數/列數 | 1/2 | 1/2 | 1/2 |
氣缸布置 | 立式 | 立式 | 立式 |
進氣壓力(MPa) | 1.0~4.5 | 2.5~9.0 | 4.5~13.5 |
排氣壓力(MPa) | 4.5~8.0 | 6.5~10.0 | 12.5~16.0 |
設計壓力(MPa) | 9.0 | 12 | 16 |
進口流量(×104Nm3/d) | 1.5~6.0 | 3.0~10.5 | 4.6~13.7 |
進口流量(m3/min) | 0.9 | 0.8 | 0.7 |
進氣溫度(℃) | 15~30 | ||
排氣溫度(℃) | ≤130 | ||
工作介質 | 天然氣、中質原油、水、入井鹽、二氧化碳等混合物,硫 化氫含量低于 1~2% | ||
進口狀態氣液比 | 0~100% | ||
噪聲(dB(A)) | ≤80 | ||
冷卻方式 | 風冷 | ||
主電機功率(kW) | 37×2 | ||
主電機轉速(r/min) | 1450 | ||
風冷器電機功率(kW) | 1.5×2 | ||
油加熱器功率(kW) | 2×2 | ||
機組總功率(kW) | ≤82 | ||
控制方式 | PLC 全自動無人值守 | ||
油箱容積(L) | 1000 | ||
易損件壽命 | 5000 | ||
程序控制盤功能 | 自帶 | ||
外形尺寸(長×寬×高 mm) | 5500×2500×3000 | ||
運輸尺寸(長×寬×高 mm) | 5500×2500×3000 | ||
重量 (kg) | ~8500 |
結構特點
(1)技術原理 混輸泵設置2臺37KW電機驅動恒功率變量泵,油泵輸出高壓液壓油,在電液換向閥作用下驅動油缸活塞,由此帶動工作缸活塞進行往復運動,達到將吸入的低壓油氣介質增壓排出,從而實現油氣介質的增壓混輸。 (2)安全控制 機組采用PLC控制柜控制,配置相應的人機界面、一次儀表和變送器等,具有對機組的運行控制、遠傳控制、監測報警和停機等功能,實現機組的自動運行和安全保護。 (3)遠程監控 特別設置“企業智能機器人 (電子人)”系統,通過互聯網將設備實時運行參數遠傳至電腦或手機上,可實現遠程調試、遠程監控和遠程故障處理。
性能特點
(1)技術先進性: 采用氣液增壓混輸泵,井口設施工藝流程簡單,設備配置少,輸送效率高;在氣液混輸領域,首創采用雙列立式單作用工作缸,優先保證液相的吸入和壓出,運行可靠性高,故障率低;采用液壓驅動工作缸活塞,沖程長、沖次少、運行線速度低、易損件壽命長;采用增壓混輸泵,井口設施工藝流程簡單,設備配置少,有效減少設備故障率; 采用特種非金屬材料制蘑菇閥,可有效抗擊液擊,閥芯使用可靠性高、壽命長; 采用PLC控制+ “企業智能機器人 (電子人)”系統,自動化程度高,控制系統先進可靠,易于實現無人值守; 采用集成模塊化設計,工作端橇和液壓動力端橇可合并成橇,也可分別成橇,任意方便組合,適用不同特殊工況。
(2)安全可靠性:井口采用氣液增壓混輸泵,工藝流程簡單,設備配置少、故障率低; 自動化控制系統,安全保護功能齊備,運行安全性高; 采用液壓恒功率控制技術,可隨負荷大小自動調節輸出流量,保證不超載運行,可靠性高。
(3)廣適應性:進口、出口壓力范圍寬,適用各種復雜性工況能力強;設備對氣液介質混輸不敏感,具有較高的抗腐蝕性;集成模塊化設計,現場安裝簡單,移動方便。
(4)節能環保:設備可隨時啟動,無需卸氣卸壓,有效減少了廢氣費油水泄放; 采用液壓傳動替代機械傳動,實現了能量的高效率傳遞;液壓動力系統采用了恒功率變量泵的設計,提高了功效。
